頂級三相電力保護模組
LIM Power-AP系列

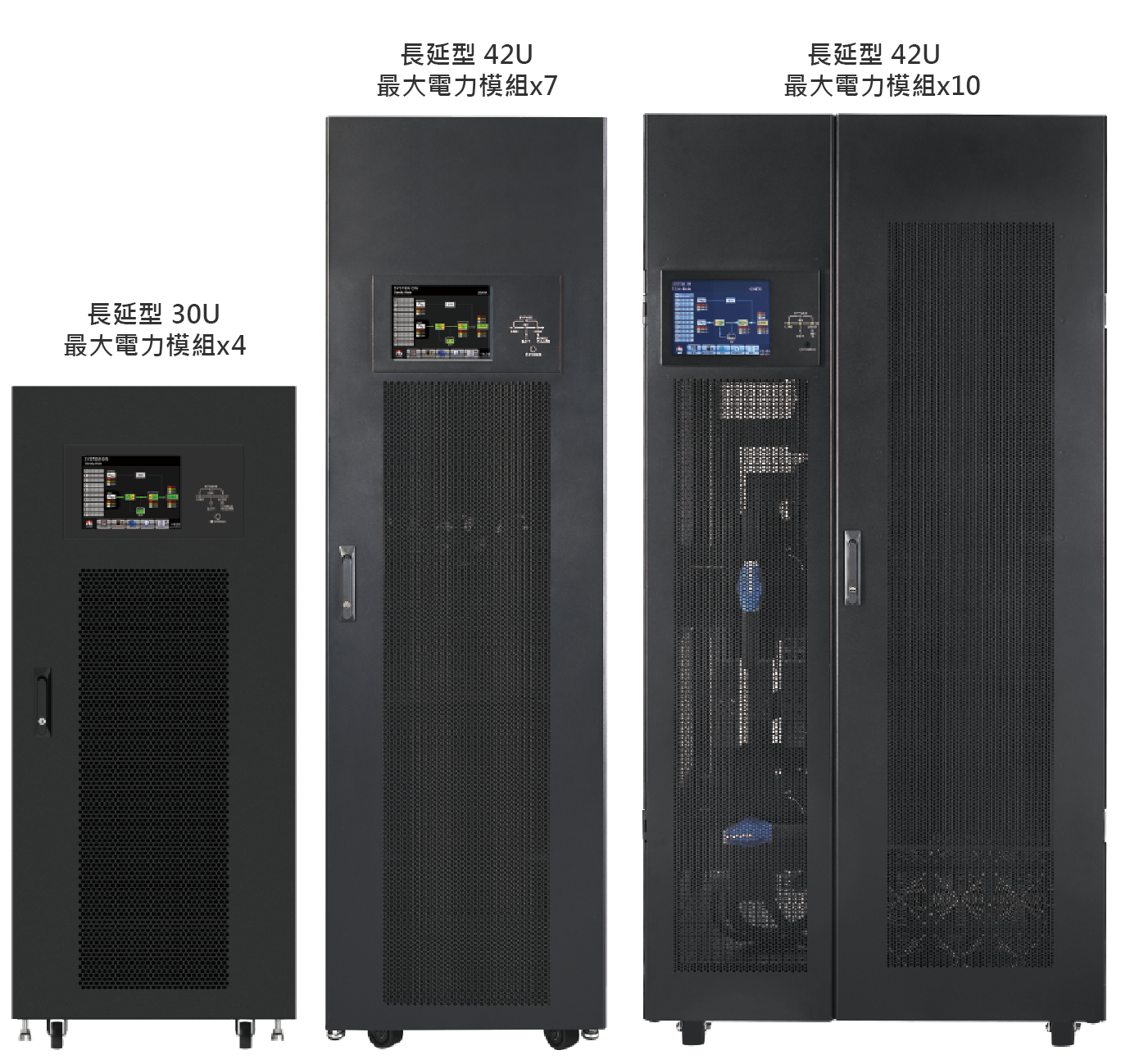

單櫃60KVA~600KVA(跨櫃可至1800KVA)
高密度N+X模組化電力系統
承襲系列產品的成功，如今模組電力密度再升級
兼顧穏定大能量輸出及靈活電力配置的新一代電力備援系統
-
高密度電力模組，單體即具有60K容量，提供穩定大能量輸出
電力模組，旁路模組随插即用，15分鐘即可快速抽換，配置好方便
線上熱擴容設計，自由調整模組數量，容量配置最靈活
N+X熱冗援設計，打破備用模組數量限制，全面保護真安心

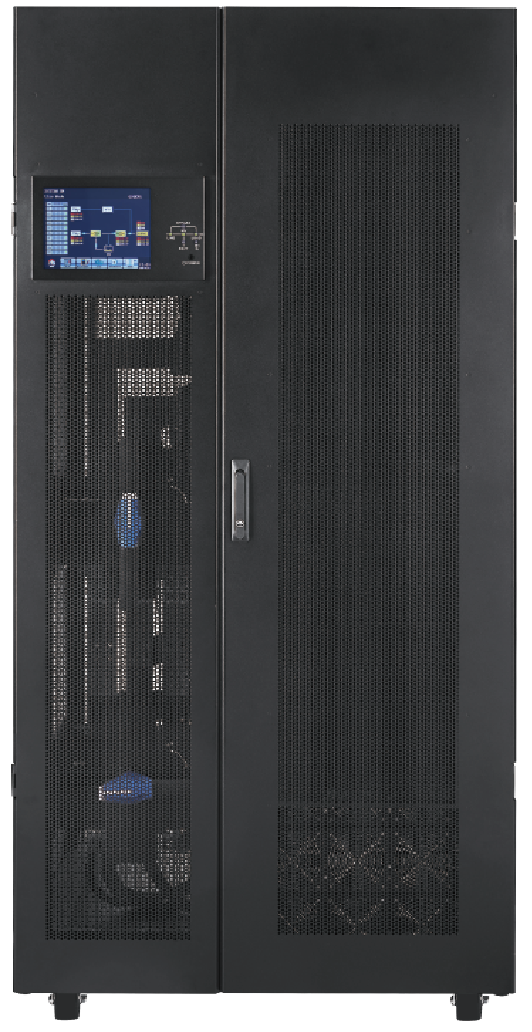

All In One移動式機櫃設計
採用專業19吋機架式機櫃設計，將輸入配電盤、STS靜態旁路模組、電力模組、迴路開關與系統控制等關鍵元件整合於單一機櫃內，完美體現All-In-One工業精品概念。
機櫃採前後平整雙門設計，兼顧美觀與一致性，並提供上下雙進線配置，使現場電力配線更加靈活。同時支援前進後出式散熱設計，便於機房冷熱通道的規劃與管理。
底部配置滾輪與可調腳柱，可輕鬆進行檢測、維護或搬移作業，讓電力系統完美融入您的機房環境，兼具實用與美學的卓越表現。

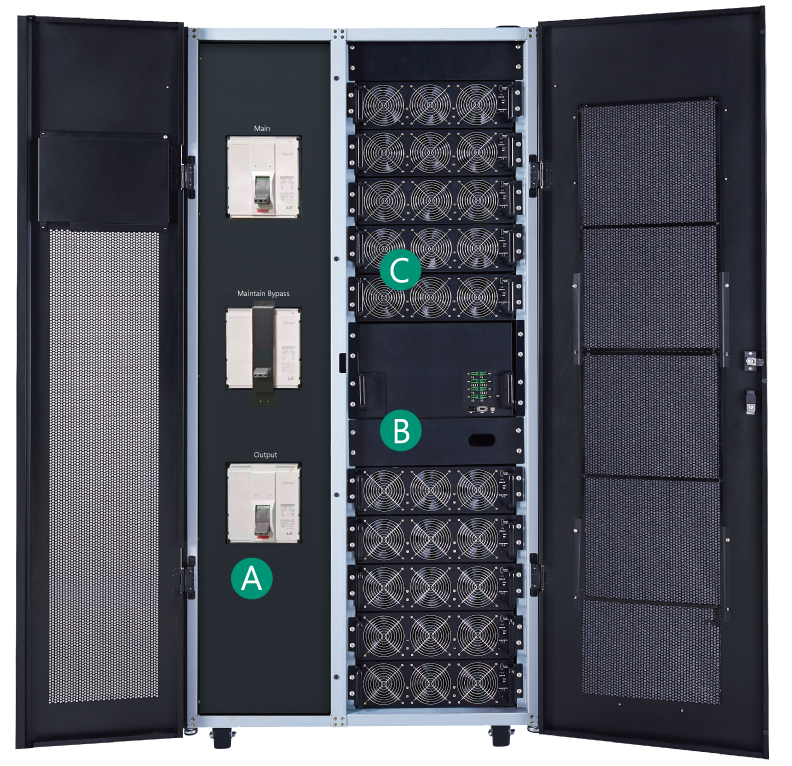

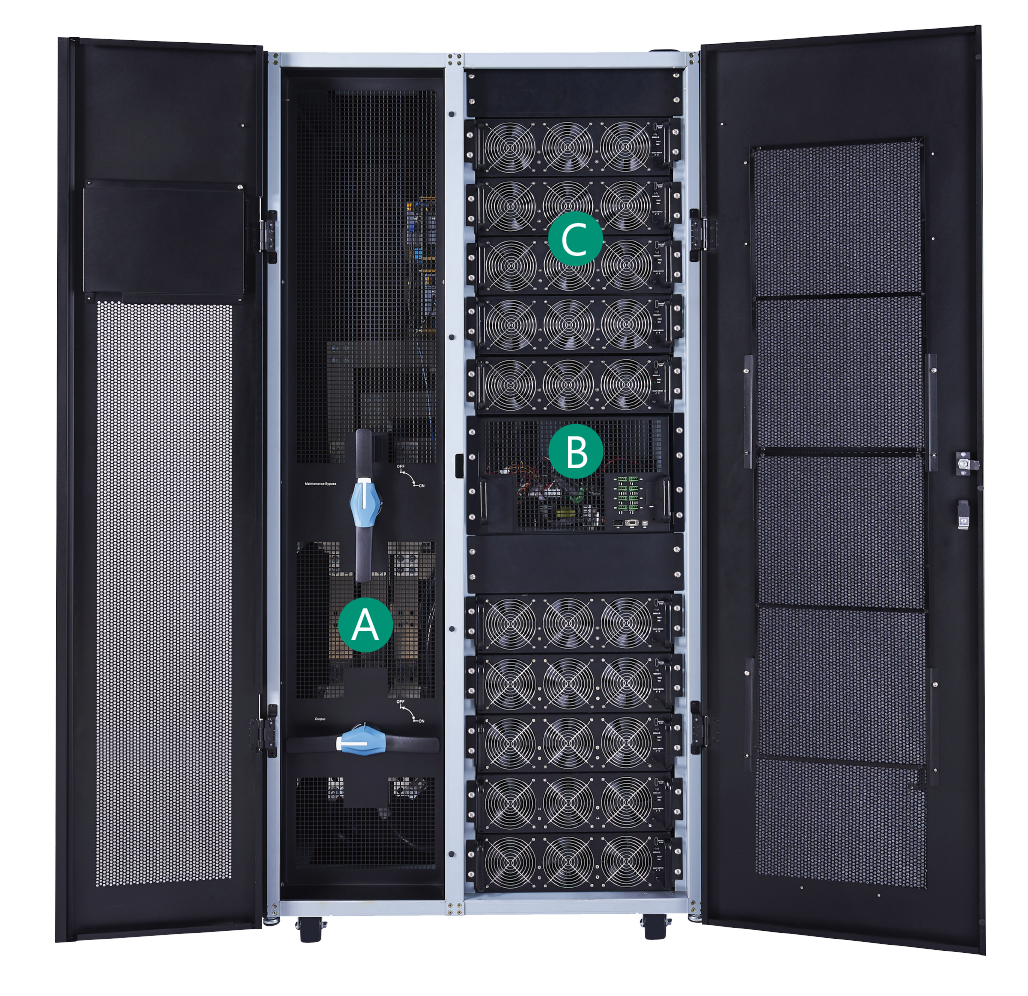

A. 配電盤裝置及各迴路開關
B. STS靜態旁路模組：內含總控制電路、旁路迴路、通訊電路
C. 電力模組：單機高度3U，重約55kg

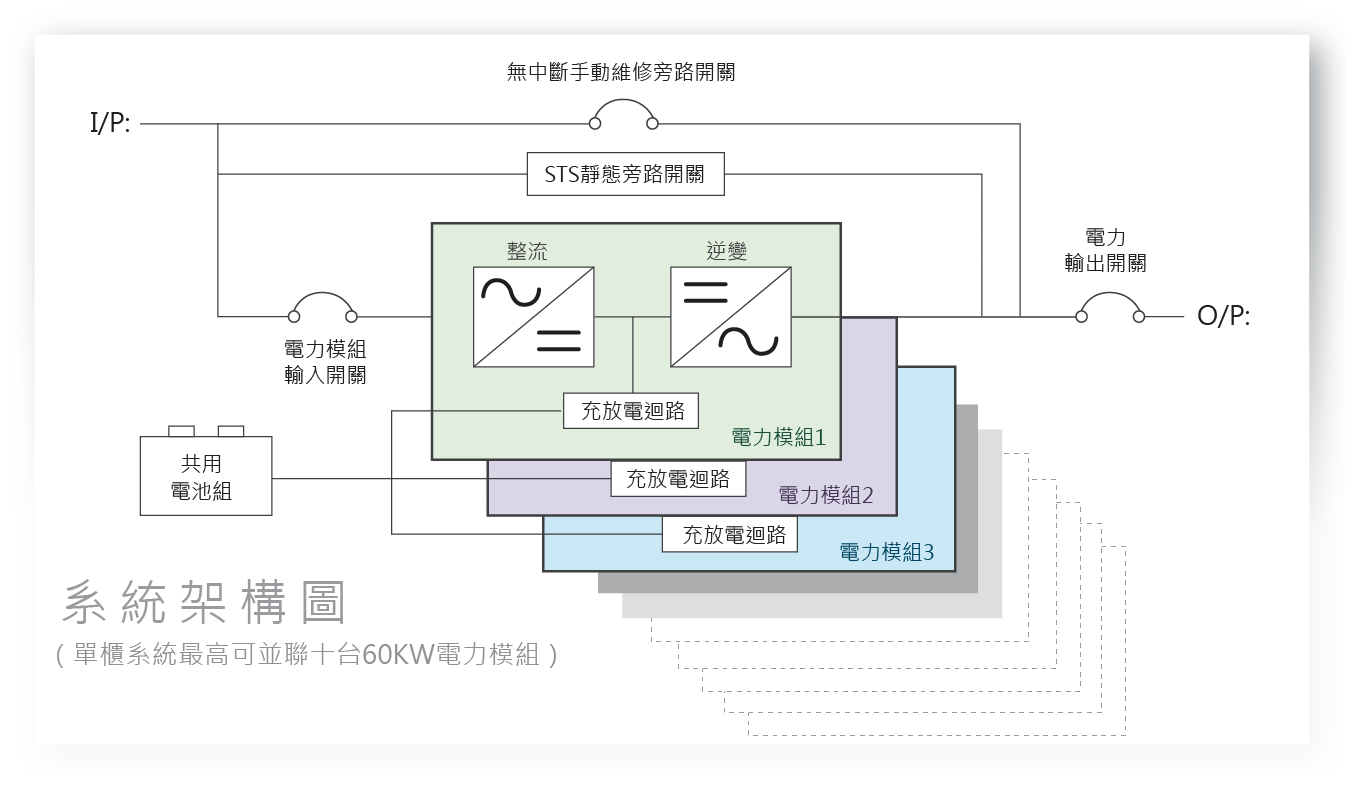

N+X熱冗援並聯設計，打造電力銅牆鐵壁
將UPS系統電源保護之能力提升至最極致，從單一電力模組至跨機櫃之設計，皆具備了熱冗援並聯能力。此技術成就更具彈性的擴容條件，並使UPS系統可在運行的同時，進行單機模組的卸下與置入而不影響正常運作。
線上熱擴容，實現電力無限可能
好的設計不僅滿足客戶當下需求，連客戶的未來都幫忙設想好了。傳統電力系統若要新增設備，則需停機以便確認配線及電力數值等等設定，而本產品架構支援線上熱擴容功能，
客戶端若用電需求增加，可直接在運作中的系統尚新增高密度電力模組來增加電力供應而無須停機，未來的需求，我們現在就幫您打算好。
效益提升同步降低時間與維護成本
傳統UPS故障時，需較多的時間檢修查明原因，此時維修費用高之外，若需更換新機時整機的採購成本更高。模組式堆疊設計UPS系統可更快速判斷與檢測故障因素，進而降低時間與維修成本用！

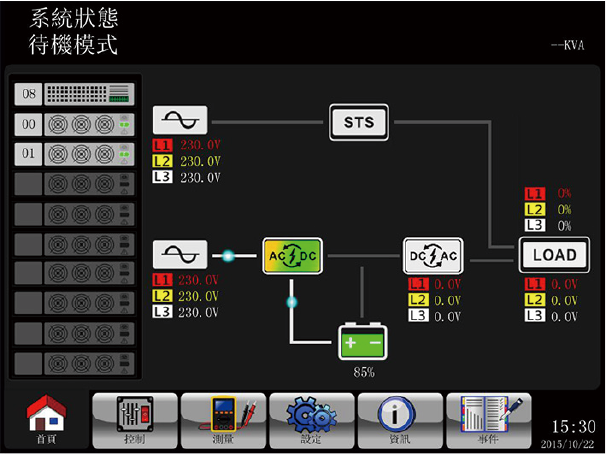

10.4吋觸碰式彩色顯示面板
■ 輸入 、輸出之電源電壓/頻率
■ 整流器與變流器運作指示
■ 輸入及輸出電流
■ 旁路輸出指示
■ UPS輸出指示及負載容量
■ 電池模組指示與電池電壓容量
■ 繁體中文、英文等多國之語言
■ 其他功能詳見說明書

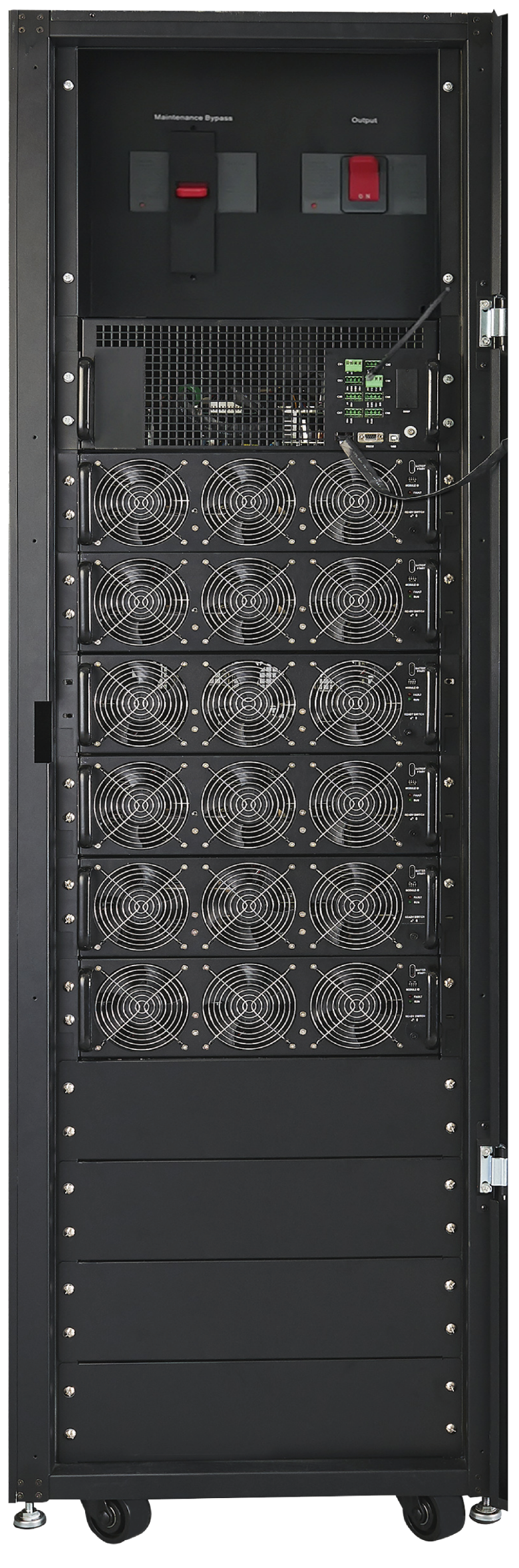

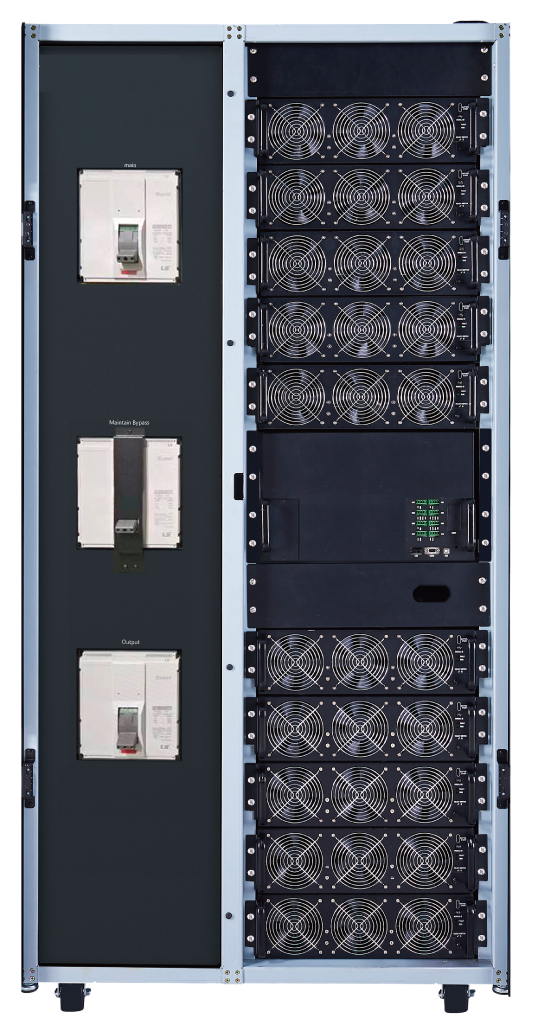

內建最多10台電力模組
模組化架構與熱同步跨櫃並聯技術，提升並聯系統自身的可靠性，單一機櫃 (42U) 可容納最多10台 N+X冗餘並聯工作，為業界前端。除可彈性調整所需配置，更可快速更換故障部件，系統可靠性與可用範圍更寬廣。

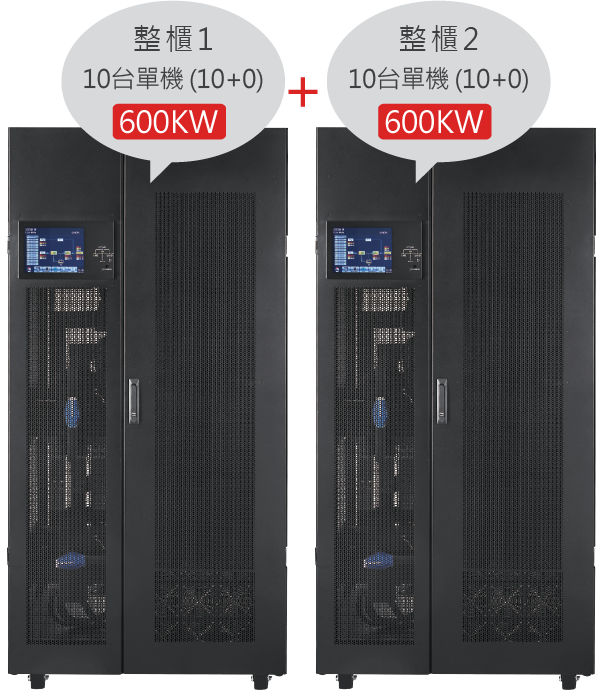

試試1+1跨櫃並聯能力

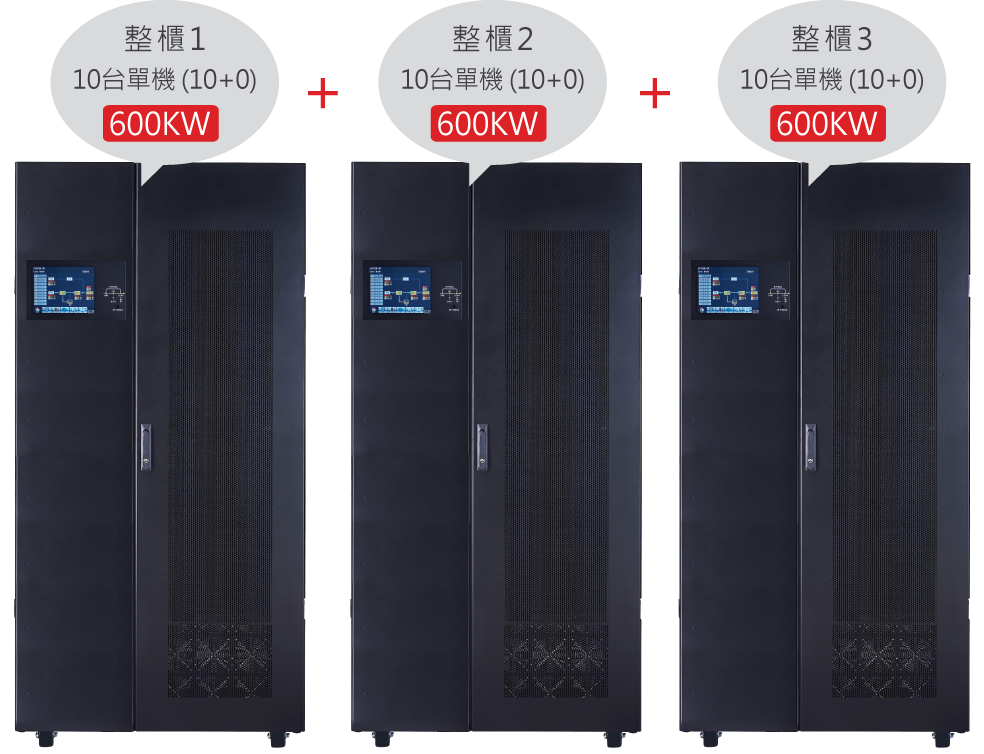

針對高電力需求的應用環境，我們提供完善且靈活的電力解決方案。本產品具備N+X熱冗餘與線上熱擴容之功能，並可支援三台機櫃跨櫃並聯運行，最大輸出功率高達1800K。無論作為備援系統或擴充電力容量，皆能輕鬆應對，確保運行穩定與高效能表現。
若需備援架構時，則最大輸出容量為1740W (29+1)。
系統可允許任意一台單機電力模組發生異常故障，仍可正常運作。

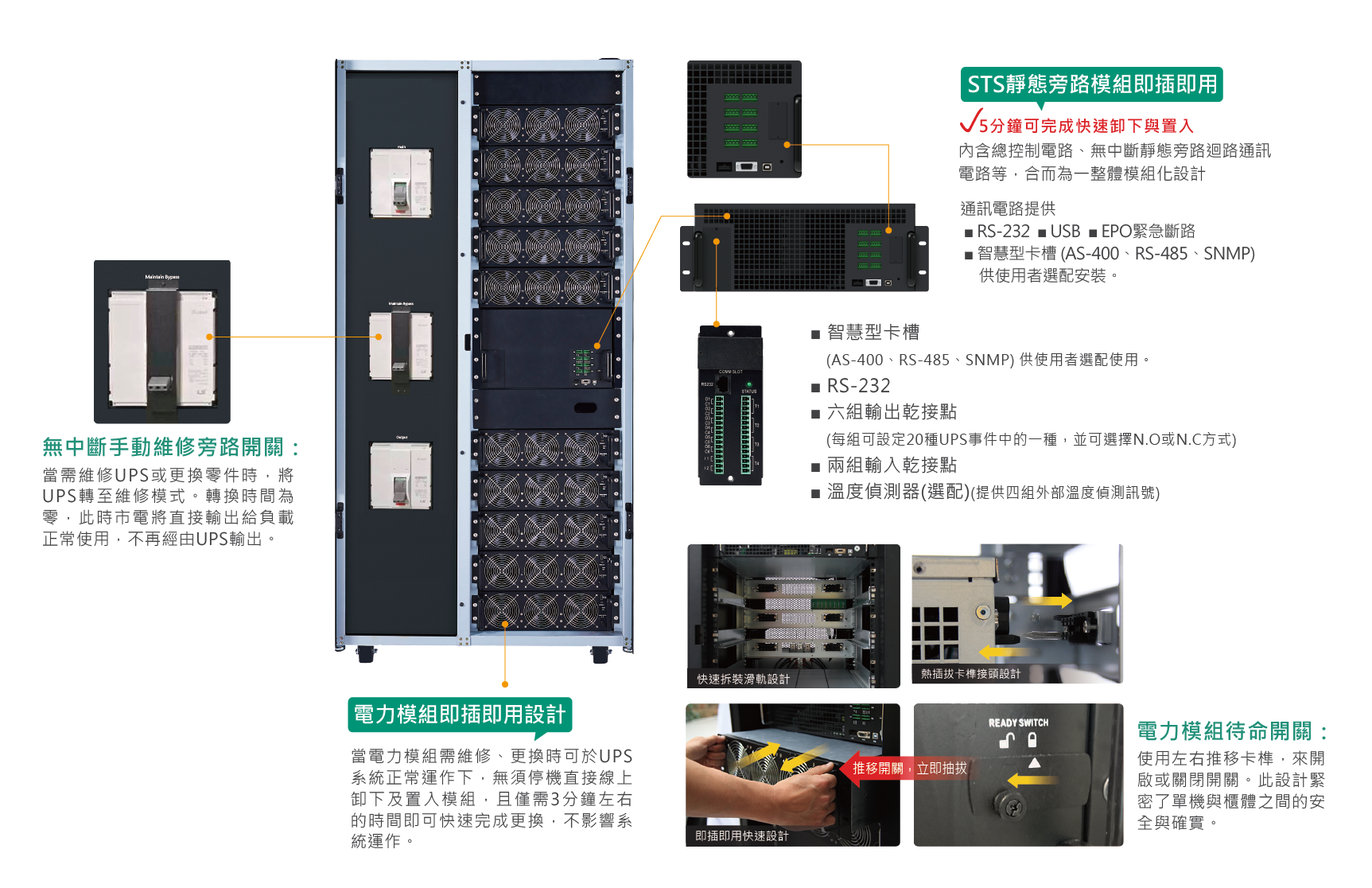

極致精準 即插即用
以高端科技打造如USB「即插即用」的新世代電力系統。
傳統電力系統在連接時，必須確保電力數值一致；脫離時又需維持供電不中斷。這樣的操作過程繁瑣，不僅耗費時間，也增加現場運作風險，甚至可能因配線錯誤而產生潛在安全隱憂。
本產品採用熱抽拔設計，所有電力模組與機櫃之間皆由微電腦智慧控制電力數值，可在不中斷運作的情況下快速更換模組。同時導入 防呆插槽設計，有效避免接線錯誤，大幅提升施工安全性，完美融合高速部署與穩定可靠的雙重優勢。

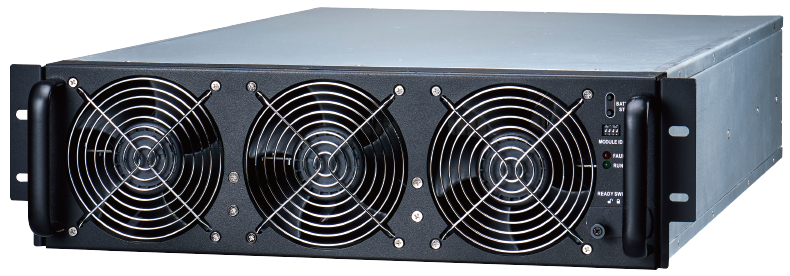

效能拔萃的電力模組單機
高輸入功因改善>0.99
採最新PFC技術，將輸入功因改
善>0.99，不僅降低運作時的消
耗，亦降低輸入諧波失真(THDi
<3%) 避免電力中的雜訊干擾。
高轉換效率：96%
最新數位邏輯控制技術及高規
元件將整機效率升級至96%以
上(傳統UPS約為90%)，有效節
約電費，珍惜能源的成本。
高輸出功率因數＝1
透過先進科技將電壓與電流做
同步輸出，使功率因數來到最
高值，全面兼顧用電品質與安
全
支援與相容
支援單機版，電源監控軟體 : ViewPower HTML
提供客戶透過瀏覽器來管理及掌握UPS之運作模式及各項電源管理資訊等。
支援的作業系統
本產品相容於 Windows 2000、2003、XP、Vista、2008，以及 Windows 7、8 等多種作業系統。
※如需完整的系統相容性與下載資訊，請至本公司官方網站「支援 –> 下載區 –> 單機版監控軟體」專區查詢。
※無隨貨附贈USB線材，線材需自備。
-
UPS參數設定
使用者可自行修改內部基本參數
-
UPS即時資訊
流程圖、數碼表、數位圖示・顯示UPS即時各項資訊
-
即時控制設定
可遠端進行開關機動作・無需移動UPS
-
事件記錄
電力異常事件或使用者設定之動作・提供記錄供查詢
-
負載關機設定
系統可自動對您的電腦設備做關機動作
-
停電警告
當市電發生異常時，系統跳出警告視窗提醒
-
復電通知
當市電恢復供電時・系统跳出視窗告知
-
郵件設置
當UPS發生事件時・透過指定的e-mail寄出通知
-
開關機排程設定
可自行安排時開關機動作-無需經由人員操作
-
電力分析
表現目前UPS電力、電壓等狀況圖表
-
電池測試排程設定
設定時間對電池做測試・確保電池效能可於停電時供供電
-
電流表
表現目前UPS電流狀況圖表
-
語言
提供繁中'簡中'英文'日文'西班牙'法文等多國語言
-
歴史電力分析
數位圖示-快速得知時間内是否發生任何電力異常事件
-
歴史電力數據
數位圖示・快速搜尋電力異常時間點及當時的各項數據
RS-232通訊介面
提供UPS內部通訊協定(Protocol))，可與客戶端電腦或環控設備進行整合。
■ 傳輸內容：
飛碟UPS之通訊協定
■ 提供UPS狀態：
含：電壓、電流、容量、頻率、電池所有相關資訊、工作狀態、超載、異常、故障、旁路模式、溫度、風扇、運轉、電池放電、剩餘放電時間等，視容量及電壓規格傳輸內容不同。
SNMP通訊介面(選配)
透過TCP / IP方式傳輸UPS資訊，並可進行線上UPS管理以及後端電腦設備開關機排程。
■ 傳輸內容：
MIB檔
■ 提供UPS狀態：
含：電壓、電流、容量、頻率、電池所有相關資訊、工作狀態、超載、異常、故障、旁路模式、溫度、風扇、運轉、電池放電、剩餘放電時間等，視容量及電壓規格傳輸內容不同。
安裝SNMP網卡可另再選配加裝：簡訊發送系統(可發送簡訊至指定門號，系統需安裝一張SIM卡，需自備)
AS-400通訊介面(乾接點)(選配)
提供無極性乾接點介面，透過內部繼電器動作可將UPS異常狀況傳送至外部設備，可搭配環控設備使用。
■ 傳輸內容：
Relay乾接點
■ 提供UPS狀態：
提供腳位圖，含市電異常、UPS故障、電池低電壓、旁路、外部關機共點、接地點等
RS-485通訊介面(Modbus)(選配)
提供標準Mosbus通訊協定，可與客戶端電腦或環控設備整合。
■ 傳輸內容：
Modbus通訊協定
■ 提供UPS狀態：
含：電壓、電流、容量、頻率、電池所有相關資訊、工作狀態、超載、異常、故障、旁路模式、溫度、風扇、運轉、電池放電、剩餘放電時間等，視容量及電壓規格傳輸內容不同。
