首頁 / AVR產品 / 超隔離共振式穩壓器 AVR-M-S

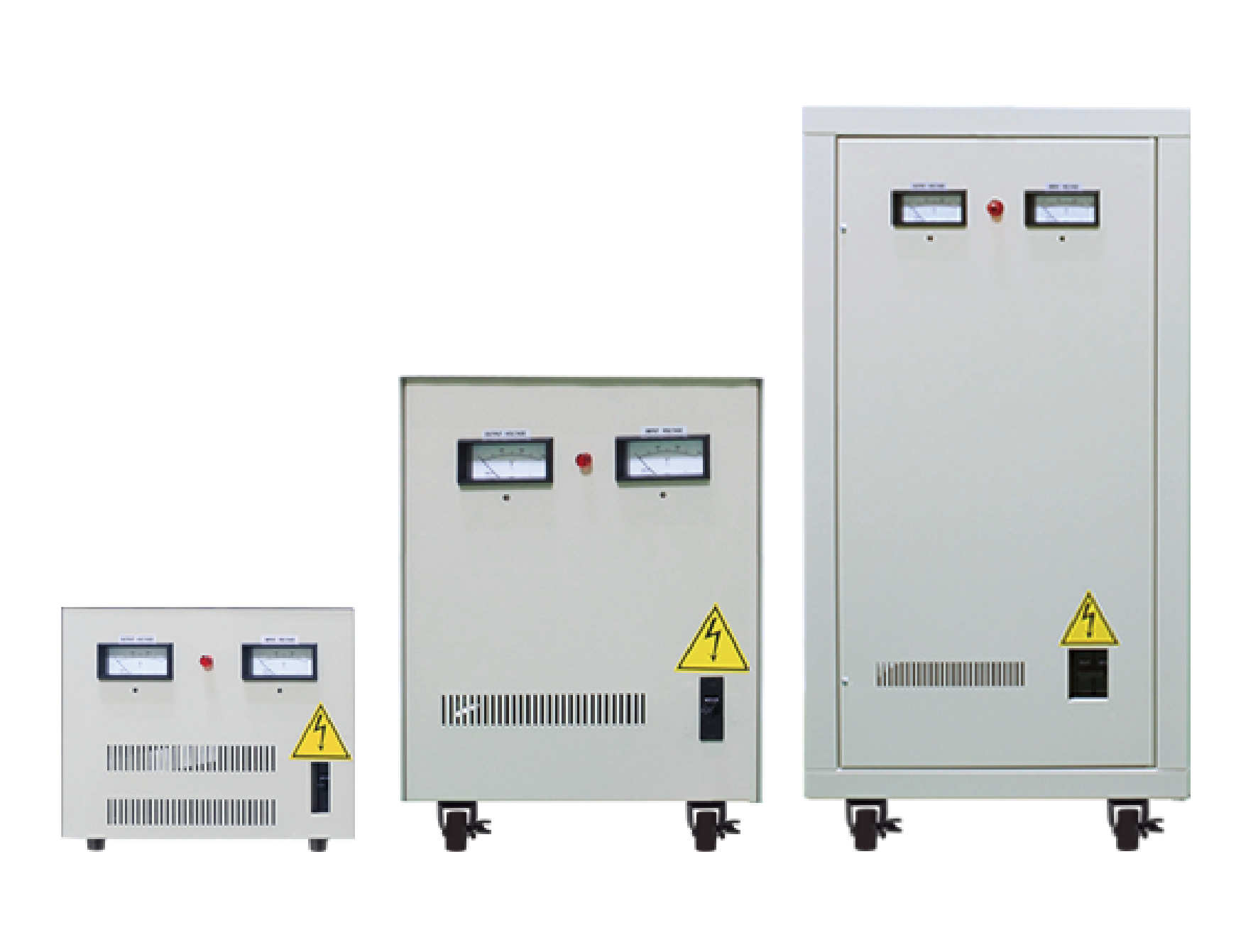

超隔離共振式穩壓器
AVR-M-S系列
500VA~15KVA
電磁式電路設計
高容量大電容設計
大電容設計可儲存電能，並帶來瞬間不斷電的特性，
當低壓至-45%時，可於0.012s內供應±2.5%電力！
-
穩壓功能，解決電壓太高太低問題
輸出高低壓保護
雷擊突波吸收保護功能(選配)
完全無電子零件，故障率極低
超隔離設計
穩壓反應速度快
輸出電壓穩定度±1%
產品特點
電磁式穩壓器設計
電磁式穩壓器，主要是利用磁飽和式隔離變壓器中磁場達到飽和的特性輸出穩定的電。變壓器共含了三組線圈，扣除一次測與二次側主線圈外，透過控制線圈可以導入足量飽和的電流，產生磁能後再匯聚儲存於矽鋼片，達到磁能飽和的狀態進而提供了穩定的輸出電壓值。
超隔離共振式穩壓器
不論輸入電壓高低如何變化，只要還在穩壓範圍內，控制線圈都會對線圈持續導入電流，確保整體線圈永遠維持在磁飽和的狀態，因此可持續輸出絕對穩定的電壓給負載使用。
由於這種設計完全不需要其它電子零件的控制，損壞率極其低，輸出的穩定度亦非常高，優於任何形式的穩壓設計。
再加上搭配大容量的電容設計可儲蓄一部分電能，當市電瞬間低壓時（最低可承受到-45%），此設計還能在0.012s的時間內供電而不讓負載斷電，且此時的輸出電壓穩定度甚至還維持在±2.5%，為所有穩壓形式中之最。
完全無電子零件，損壞率極低
設計上僅使用變壓器與電容來達到穩定電壓工作，無其他電子零料件，損壞率極低。

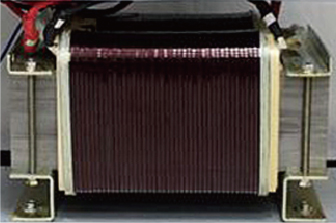

超隔離模組
磁飽和穩壓器本身即為隔離設計，可徹底解決現場電源問題，非常適用於精密儀器使用。
隔離與非隔離的差異
一般AVR皆為非隔離的系統，若現場接地不良或儀器設備發生漏電，造成人員觸電的危險，甚至可能造成儀器設備損壞，而提供隔離模組的AVR，將現場電源(一次側)與負載用電(二次側)隔離開來，避免漏電影響負載用電之外，更可將負載的漏電導向隔離模組，避免人員觸電。另隔離模組本身可視為一個大的儲能元件，當後端用電突然性的開啟時，隔離模組會將能量緩慢且溫和的輸出，避免因突然性的大電流通過UPS而產生危險。
解決市電五大問題
■ 高壓：分為常態高壓以及瞬間高壓，常態高壓發生於電力系統頭端使用者，瞬間高壓發生於電力系統上有大型設備關閉，突然卸載所產生，常發生於工業區。
■ 低壓：分為常態低壓以及瞬間低壓，常態低壓發生於電力系統末端使用者，瞬間低壓發生於電力系統上有大型設備開啟，突然升載所產生，常發生於工業區。
■ 突波：主要發生原因為雷擊產生，或大型設備用電反饋所產生。
■ 雜訊干擾：加裝EMI濾波器，可解決因大型機具啟動所產生的電磁雜訊干擾。
■ 波形失真：若市電供電不穩或發電機品質惡劣，AVR具備簡易的波型修整功能。
電磁式穩壓器比較，哪一種比較適合我呢？
電磁式電路的穩壓器依照其特性可分為磁飽和與磁共振式，在電路系統的原理都相同下，
如何知道自己較為適合哪個形式呢？下列比較表供您快速暸解。
電路形式
磁飽和式
磁共振式
穩壓速度
快 (<5週期/<0.08s)
極快 (<1.5週期/<0.024s)
隔離形式
輸入輸出雙隔離設計
超隔離設計
雜訊消除
好，可消除30~40dBA雜訊
非常好，可消除>60dBA雜訊
輸出穩定度
非常好 (±0.5%)
非常好 (±1%)
電子控制
有 (數位化微電腦控制)
無 (不會有因電子產生的錯誤或故障)
電容與
瞬間低壓
承載能力
AC電容，無
大容量電容設計，具備“瞬間“不斷電的特性，
當市電低壓只剩下-45% (如：220V只剩121V時)，
在瞬間0.012s的時間內，還可提供±2.5%的輸出。
價格
貴
較貴
體積
重量重，體積大
重量重，體積大
結論
若您需要兼具穩壓速度快及輸出穩定度又高的穩壓器，電感式磁飽和穩壓器將是您最佳選擇。
(全電子式速度快，但穩定度較差伺服馬達式穩定，
但速度較慢。)
除了穩壓速度及輸出穩定度兼具外，其機器的故障損壞率極低。且針對瞬間超低壓造成的跳電不僅承載能力強，電容更可支撐瞬間的電力支援，達到穩定不斷電的效果！
其他選配功能
與優點
■ 突波吸收(選配)：可吸收雷擊突波及大型設備用電反饋所產生的突波。
■ 輸出高低壓保護(選配)：若機板偵測輸出電壓異常，會立刻切斷輸出並顯示燈號示警，確保後端用電安全。
■ 堅固耐用，故障率極低：電子動作原件少，完全透過變壓器穩壓，因此穩定度極高、故障率極低。
■ 承受電壓高低差能力強：變壓器承受電壓範圍變化的能力遠比電子零件強大，因此輸入範圍更大！
■ 反應速度快：因為無電子零件的動作，市電進入就幾乎直接輸出，因此穩壓的速度很快，而其中超隔離共振式更是全部穩壓器中反應速度最快的！
■ 雜訊濾除：由於電磁式之構造即是利用變壓器 (電感) 及AC電容振盪來穩定頻率，因此其振盪頻率就是輸出電壓頻率。因此在此過程中能達到濾除雜訊的效果！
■ 輸出高低壓保護：當偵測輸出電壓異常，會降壓/升壓輸出，確保後端設備用電安全。
